Arquitectura GSERP

1. Introducció i objectius

1.1. Visió general dels requeriments

1.2. Objectius de qualitat

Id	Meta	Motivació
1

1.3. Parts interessades

Rol	Nom	Objectiu i límits
Desenvolupadors	Girosystem	Desenvolupar el backend i frontend segons especificat.

2. Restriccions de l'arquitectura

2.1 Restriccions tècniques

	Restricció	Rerefons i motivació
RT1	Desplegable en Windows	Les apps s'han de poder instal·lar en servidors Windows
RT2	Base de dades	L'app ha de connectar amb la base de dades actual GSERP, SQL Server
RT3	CI/CD	Les actualitzacions s'han d'automatitzar amb Azure DevOps
RT4	Documentació	La documentació es crea amb Docusaurus i Star UML
RT5	UI Angular	La interfície d'usuari és una SPA web Angular.
RT6	Backend .NET Core	El backend és una API REST .NET core 8, independent de la plataforma i sistema de base de dades.

2.2 Restriccions organitzatives

	Restricció	Rerefons i motivació
RO1
RO2

2.3 Convencions

	Restricció	Rerefons i motivació
C1	Documentació d'arquitectura	Estructura basada en la plantilla arc42.
C2	Codi frontend	El projecte fa servir les guies d'estil d'Angular (https://angular.io/guide/styleguide) i TypeScript (https://google.github.io/styleguide/tsguide.html)
C3	Codi backend	El projecte fa servir la guia d'estil de C# de Google (https://google.github.io/styleguide/csharp-style.html) i Microsoft (https://learn.microsoft.com/en-us/dotnet/csharp/fundamentals/coding-style/identifier-names, https://learn.microsoft.com/en-us/dotnet/csharp/fundamentals/coding-style/coding-conventions)
C4	Idioma	El projecte es fa tot en Català.

2.3.1 Nomenclatura dels arxius del projecte Angular

En el projecte farem servir aquest format per anonenar arxius i carpetes:

nomEnCamelCase.tipus.ext

El tipus només s'aplica en els arxius segons aquesta taula:

Arxiu	Descripció	Capa	Tipus
moduleName.module.ts	Mòdul	Presentation	Module
componentName.component.ts	Component file	Presentation	View Model
componentName.component.html	Component template	Presentation	View
componentName.component.css	Component CSS file	Presentation	View
componentName.component.spec.ts	Component test specification	Presentation	Test
serviceName.service.ts	Servei (autenticació, validacions, ...)
repositoryName.repository.ts	Repository d'objectes, en aquest cas de l'API REST del backend
xxxDto.ts	Classe per representar els DTO de l'API REST del backend
xxx.component.ts	Component Angular
modelName.ts	Models del Domini	Domain
xxx.ts	Classes base (mapper, useCase)

Exemples:

badgeType.ts

export enum BadgeType {
    Info = 'Info',
  }

customer.ts

export class Customer {
    id: number,
    ...
  }

customerEditor.component.ts

@Component({
  selector: 'appCustomerEditor',
  templateUrl: './customerEditor.component.html',
  styleUrls: ['./customerEditor.component.css'],
})
export class CustomerEditorComponent implements OnInit {
...
}

2.3.2 Estructura del projecte Angular

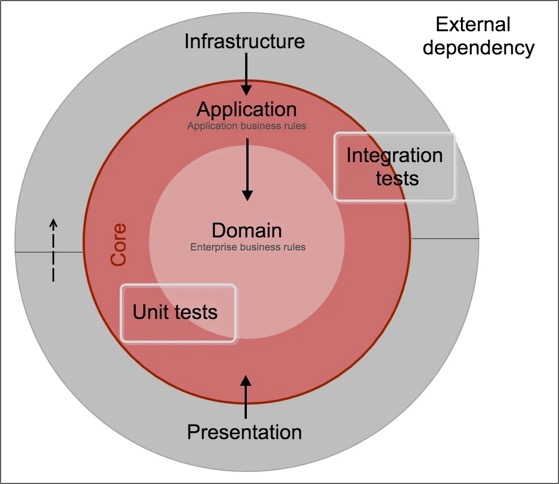

S'estructuren les carpetes seguint el model de capes del DDD (Domain Driven Design):

alt text

docs/
├── pull_request_template.md
node_modules/
├── ...
src/
├── application/
│   ├── authentication/
│   │   ├── authentication.service.ts                       (interface)
│   │   ├── token.service.ts                                (interface)
│   │   └── ...
│   ├── validators/
│   │   ├── emailValidations.service.ts                     (utilitzar Value Objects del domini!)
│   │   ├── nifValidations.service.ts                       (utilitzar Value Objects del domini!)
│   │   ├── ibanValidations.service.ts                      (utilitzar Value Objects del domini!)
│   │   └── ...
│   └── ...
│
├── common/
│   ├── mapper.ts                                           (abstract)
│   ├── useCase.ts                                          (interface)
│   └── ...
|
├── domain/                                                 (Value Objects + una carpeta per cada 'agregat')
│   ├── valueObjects/
│   │   ├── email.ts
│   │   ├── nif.ts
│   │   ├── iban.ts
│   │   └── ...
│   ├── enviamentDocumentASignar/
│   │   ├── enviamentDocumentASignar.repository.ts          (interface)
|   |   ├── professional.ts
│   │   └── enviamentDocumentASignar.ts
│   ├── professional/
│   │   ├── professional.repository.ts                      (interface)
│   │   ├── professional.ts
│   │   └── estatProfessional.ts
│   └── propostaDeContractacio/
│       ├── propostaDeContractacio.repository.ts            (interface)
│       ├── propostaDeContractacio.ts
│       ├── estatPropostaDeContractacio.ts
│       └── useCases/
│           ├── enviarPropostaDeContractacioUseCase.ts      (implementa interface)
│           └── ...
|
├── infrastructure/
│   ├── interceptors/
│   │   ├── bearerTokenRequestInterceptor.service.ts
│   │   └── ...
│   │
│   ├── fakeData/
│   │   ├── fakeProfessional.repository.ts                   (implements interface)
│   │   └── ...
│   │
│   ├── localData/
│   │   ├── localDataToken.service.ts                       (implements interface)
│   │   └── ...
│   │
│   └── remoteData/
│       ├── dto/
│       │   ├── apiResponse.ts
│       │   └── ...
│       ├── repositories/
│       │   └── professional/
│       │       ├── tests/
│       │       │   ├── remoteProfessional.repository.jest.ts
│       │       │   └── ...
│       │       ├── professionalDto.mapper.ts
│       │       ├── professionalDto.ts
│       │       └── remoteProfessional.repository.ts        (implements interface)
│       ├── authentication/
│       │   ├── remoteAuthentication.service.ts         (implements interface)
│       │   └── ...
│       ├── dataTables/
│       │   ├── dataTableFilters.service.ts         (implements interface)
│       │   └── ...
│       └── ...
│
├── presentation/
│   ├── app/
│   │   ├── app.module.ts
│   │   ├── ...
│   │   ├── layouts/
│   │   │   └── footer/
│   │   │   │   ├── footer.component.html
│   │   │   │   ├── footer.component.scss
│   │   │   │   ├── footer.component.spec.ts
│   │   │   │   └── footer.component.ts
│   │   │   └── ...
│   │   │
│   │   ├── pages/
│   │   │   └── professionals/
│   │   │   │   └── llistaProfessionals/
│   │   │   │   │   ├── llistaProfessionals.component.html
│   │   │   │   │   ├── llistaProfessionals.component.scss
│   │   │   │   │   ├── llistaProfessionals.component.spec.ts
│   │   │   │   │   └── llistaProfessionals.component.ts
│   │   │   │   └── ...
│   │   │   └── ...
│   │   │
│   │   ├── routing/
│   │   │   ├── auth.guard.ts
│   │   │   ├── ...
│   │   │   └── appRouting.module.ts
│   │   │
│   │   ├── interceptors/
│   │   │   ├── spinnerRequestInterceptor.service.ts
│   │   │   └── ...
│   │   │
│   │   └── shared/
│   │       ├── tests/
│   │       │   ├── ...
│   │       │   └── ...
│   │       ├── components/
│   │       │   ├── alertsDialog/
│   │       │   │   └── ...
│   │       │   └── toggleButton/
│   │       │       ├── toggleButton.component.html
│   │       │       ├── toggleButton.component.scss
│   │       │       ├── toggleButton.component.spec.ts
│   │       │       └── toggleButton.component.ts
│   │       └── pipes/
│   │       │   ├── sort.pipe.ts
│   │       │   ├── permission.pipe.ts
│   │       │   └── ...
│   │       └── shared.module.ts
│   │
│   ├── assets/
│   │   ├── i18n/
│   │   │   ├── ca.json
│   │   │   ├── es.json
│   │   │   └── ...
│   │   ├── icons/
│   │   │   ├── info.svg
│   │   │   └── ...
│   │   └── img/
│   │       ├── profile.jpeg
│   │       └── ...
│   │
│   └── environments/
│       ├── environment.preprod.ts
│       ├── ...
│       └── environment.ts
│
├── favicon.ico
├── index.html
├── main.ts
├── styles.css
│
angular.json
karma.conf.ts
package.json
README.md
tailwind.config.js
tsconfig.app.json
tsconfig.json
...

3. Context i abast

Aquest capítol descriu l'entorn i context de l'aplicació: qui utilitza el sistema i de quins altres sistemes en depén.

3.1. Context de negoci

3.2. Context tècnic

4. Estrategia de solucions

5. Vista de blocs

5.1 Nivell 1 - Vista general

5.2 Nivell 2 - Backend.

5.3 Nivell 3 - Frontend.

6. Vista d'execució

URL API: http://192.168.20.13:8082

7. Vista de desplegament

7.1 Infraestructura nivell 1

Describe (usually in a combination of diagrams, tables, and text):

the distribution of your system to multiple locations, environments, computers, processors, .. as well as the physical connections between them important justification or motivation for this deployment structure Quality and/or performance features of the infrastructure the mapping of software artifacts (building blocks) to elements of the infrastructure For multiple environments or alternative deployments please copy that section of arc42 for all relevant environments. **

7.2 Infraestructura nivell 2

Here you can include the internal structure of (some) infrastructure elements from infrastructure level 1.

Please copy the structure from level 1 for each selected element.

8. Conceptes transversals (Cross-cutting)

8.1. Model del domini

Taula d'entitats:

Name	Description

8.2. Persistència

Les dades es guarden a la base de dades SQL Server utilitzant l'ORM EF Core 8.

8.3. Interfície d'usuari

La interfície d'usuari és una SPA feta amb Angular.

8.4. Transaccions

Totes les operacions son transaccionals a nivell d'endpoint.

8.5. Seguretat

Els usuaris s'han de loginar per que el servidor els generi un token d'accés (JWT). Aquest token te la informació de l'usuari, rol, i permisos d'aplicacio:

{
  "jti": "d8fbcfbc-89b3-49f7-80fc-13d0385cd861",
  "username": "02390377X",
  "role": [
    "SOL",
    "OFI"
  ],
  "permission": [
    "professional",
    "professional:create",
    "professional:write",
    "professional:delete",
    "professional:dades"
  ],
  "exp": 1712513915,
  "iss": "GIRHWebAPI",
  "aud": "GIRHWebClient"
}

8.6. Gestió d'errors

El backend retorna els codis d'error estàndard d'HTTP. En concret el grup d'errors de client (400-499) i el d'errors del servidor (500-599)

8.7. Logging

Els logs es guarden al Graylog fent servir els "sinks" de Serilog.
URL PreProd:
URL Prod:

8.8. Configuracions

Configuracions de l'API REST del Backend:

Configuració	Descripció
ConnectionStrings:GIRHDb	Cadena de connexió a la base de dades. Per exemple: `server=localhost;port=3306;database=GIRH_ANON;user=root;password=xxxxx;ConvertZeroDateTime=True`

8.9. Localització

El programa només suporta l'idioma Català.

8.10. Testing

Totes les aplicacions disposen de tests unitaris, i alguns d'integració.

Biblioteques utilitzades en el backend:

xUnit.
Moq.
FluentAssertions.
Bogus faker.

9. Decisions de disseny

9.1. Bases de dades compatibles

El sistema s'ha desenvolupat utilitzant MariaDB, tot i que l'API fa servir Entity Framework Core i Dapper, que admeten la connexió amb múltiples sistemes de bases de dades. Es pot canviar quin fan servir modificant la injecció de les dependències al projecte de l'API de contractació.

9.2. Sessions d'usuaris.

El usuaris tenen un temps limitat per mantenir la sessió oberta. En cas de superar-lo surt un avís informant que es tancarà.

9.3. Software de tercers utilitzats.

Biblioteques, components i sistemes de tercers que es fan servir en la solució, amb el motiu pel qual s'han triat.

Nom	Descripció	Motiu de decisió
Graylog	Sistema de gestió de logs	Permet la gestió de diferents logs via web
Serilog	Registre de logs	Permet crear logs estructurats i volcar-los al Graylog

10. Requeriments de qualitat

10.1. Arbre de qualitat

Categoria	Qualitat	Descripció	Escenari
Usabilitat	Traspàs d'usuari	Un usuari de l'app desktop ha de saber fer servir la web nova de forma immediata	SC1
	Nou usuari	Un usuari nou ha de saber fer servir la web en menys de 10 minuts	SC1
Rendiment	Facilitat d'ús	Els temps de resposta de les pàgines han de ser ràpids	SC2
Seguretat	Dades restringides	Els usuaris no han de poder accedir a dades que no tenen permís

10.2. Escenaris de qualitat

Id	Escenari
SC1
SC2	Totes les pàgines tarden menys de 2 segons a carregar

11. Riscs i deute tècnic

### 11.1. Deute tècnic

### 11.2. Riscos de seguretat.

Risc	Descripció	Mesures
Ús indegut dels tokens	Un hacker podria atacar el sistema accedint als tokens del navegador	Configurar la durada dels tokens per que sigui breu

### 11.2. Riscos tècnics.

Risc	Descripció	Mesures
Navegador incompatible	Una nova versió d'algun navegador podria ser incompatible	Definir i comprovar versions compatibles

12. Glossari

Terme	Definició
Soci
Stakeholder
